【背景技術】

傳統的懸臂通過轉動懸臂的方式來達到快速在不同的位置焊接，送絲的位置固定于送絲機上，更換絲盤不方便，且大都采用地腳螺栓固定的方式，車間布局調整困難；吸氣臂大多固定于立柱或墻壁之上然后制作骨架固定，受場地的局限，工位需盡量靠近立柱或墻壁，且焊接時需要移動吸風臂和懸臂。

因此，旭泰機械自主研發焊機舉臂架解決上述問題。

【實用新型內容】

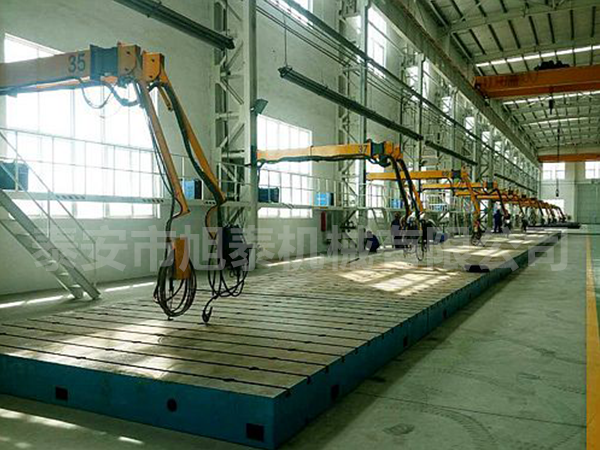

焊機舉臂架，其特征在于包括:管道部、車間立柱、接風管、送絲部、懸臂骨架、動力系統和底座，管道部通過接風管固定于車間立柱上，管道部的一端與接風管連接，接風管的另一端與風機連接，送絲部固定于懸臂骨架上，送絲部與動力系統連接，動力系統通過懸臂骨架與底座連接。

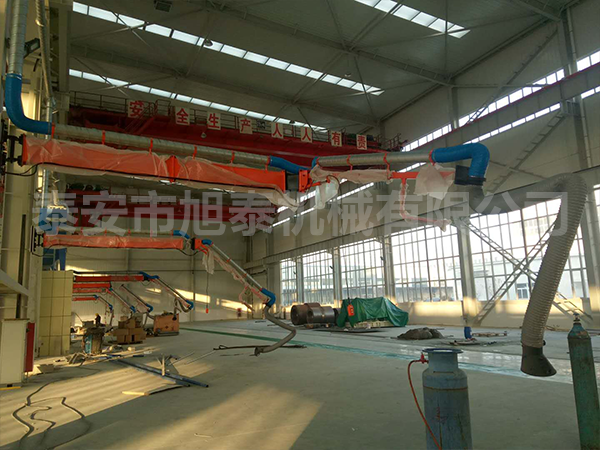

管道部包括:第一軟管、鍍鋅管、第二軟管和吸氣臂，第一軟管的一端與接風管連接，第一軟管的另一端與鍍鋅管的一端連接，鍍鋅管的另一端與第二軟管的一端連接，第二軟管的另一端與吸氣臂連接。

送絲部包括:焊把、送絲機、送絲軟管、絲盤和焊機，焊把與送絲機的一端連接，送絲機的另一端分別和送絲軟管和焊機的一端連接，送絲軟管固定在懸臂骨架上，送絲軟管的另一端與絲盤連接。

焊機舉臂架懸臂骨架包括:骨架支柱和懸臂，骨架支柱固定于底座上，懸臂一端通過動力系統與骨架支柱連接，懸臂另一端固定于第二軟管和吸氣臂之間。

動力系統包括:手動液壓栗、旋轉機構和液壓油缸，手動液壓栗固定于骨架支柱上，手動液壓栗的另一端與旋轉機構連接，旋轉機構固定于骨架支柱上，旋轉機構與懸臂連接，液壓油缸設于旋轉機構與懸臂之間。

焊機舉臂架有益效果:

焊機舉臂架的送絲部和懸臂骨架采用絲盤后置的方式，更換絲盤方便；同時懸臂將接風管固定于懸臂之上隨懸臂轉動，簡化了操作節約了空間。
